R绘图：小提琴图和Raincloud Plots

1 小提琴图



小提琴图介绍

小提琴图是箱线图与核密度图的结合，中间部分反映箱线图的信息，两侧反映密度图的信息。与箱线图相比，小提琴图的优势在于：除了显示数据的“集中性”和“离散性”，它还展示了任意位置的密度，可以直观看出数据的整体分布情况。

绘图过程

library(ggplot2)

library(ggsignif)

# 绘图使用R内置数据PlantGrowth

# weight列为植物干重测量值

# group列包含三个水平：对照和两种处理条件

data('PlantGrowth')

data<-PlantGrowth

# 设置对比组

compared<-list(c("ctrl", "trt1"),

                  c("ctrl","trt2"),

                  c("trt1","trt2"))

# 绘图框架准备

ggplot(data,aes(x=group,y=weight,fill=group))+

# 绘制小提琴图

geom_violin(trim=F,alpha=0.5)+

# 绘制箱线图

geom_boxplot(width=0.1,outlier.colour=NA)+

# 添加均值点（按需）

stat_summary(fun=mean, geom='point')+

# 添加显著性注释

# 默认wilcox.test，可根据数据分布选择t.test

geom_signif(comparisons=compared,

              y_position=c(7.2,7.7,8.2),

              map_signif_level=T) +

# 更改颜色及主题

scale_fill_manual(values=c('steelblue','#DB7093','#90be6d'))+theme_classic()+theme(

axis.line=element_line(colour='black'),

axis.text=element_text(colour='black'),

axis.title.x=element_blank(),

legend.position='top',

text=element_text(family='sans'))



结果展示



    02

Raincloud Plots





Raincloud Plots介绍

Raincloud Plots是半小提琴图（“云”）与散点图(“雨”)的结合，在小提琴图的基础上增加了原始数据点的展示，既美观又包含更多的数据信息。

绘图过程

library(ggplot2)

library(gghalves)

data('PlantGrowth')

data<-PlantGrowth

ggplot(data,aes(x=group,y=weight,fill=group))+

# 绘制半小提琴图

geom_half_violin(trim=F,side='r',colour=NA)+

# 绘制箱线图

geom_boxplot(width=0.1,outlier.colour=NA)+

# 绘制散点

geom_half_dotplot(binwidth=0.12, dotsize=0.5,

stackdir='down',color=NA,position=position_nudge(x=-0.1))+

# 旋转坐标

coord_flip()+scale_fill_manual(values=c('steelblue','#DB7093','#90be6d')) +theme_classic() +theme(

axis.line=element_line(colour='black'),

axis.text=element_text(colour='black'),

axis.title.y=element_blank(),

legend.position='top',

text=element_text(family='sans'))

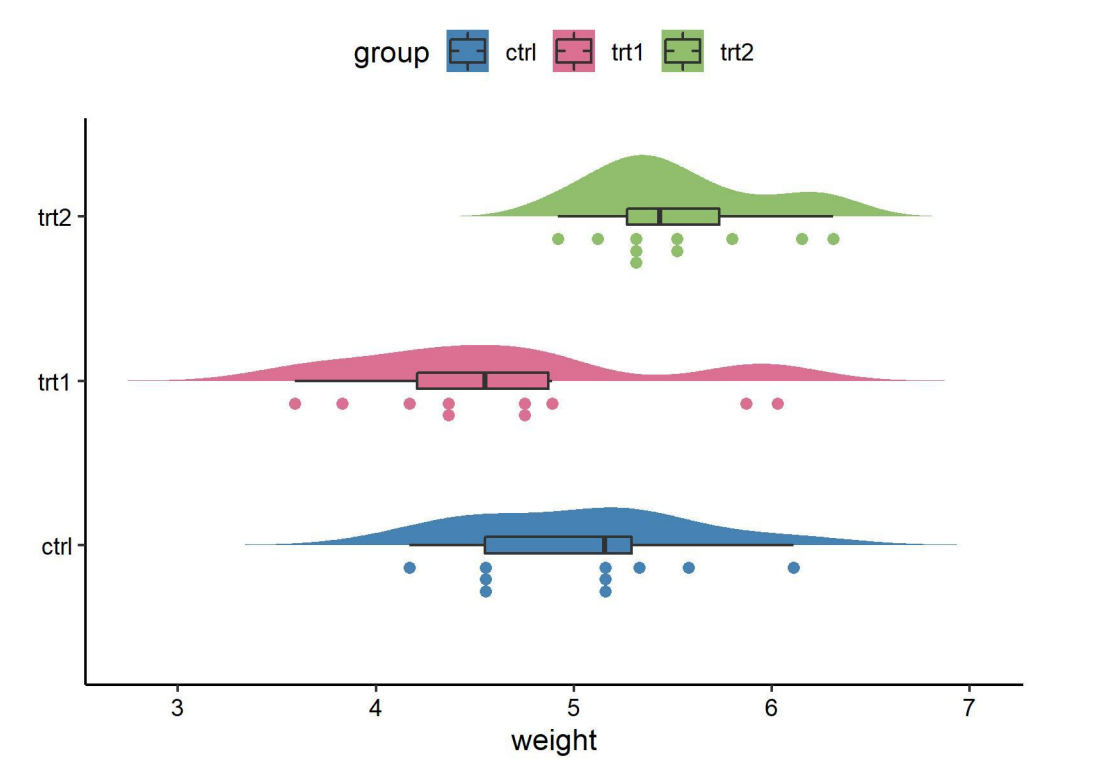

结果展示
